OPERATING MANUAL>>Sistema di commutazione completamente automatico diSerie VSP-9
1. Funzione
- 1.1Il sistema di commutazione automatica serie VSP-9 può fornire impianti di gas a ospedali, fabbriche, laboratori e altre occasioni, garantendo una fornitura di gas ininterrotta. Unità a due bombole laterali utilizzando un dispositivo di commutazione automatica su un'unità a bombola laterale impostata come "unità di fornitura di gas principale" e l'altro lato della bombola di gas come "unità di fornitura di gas di riserva". Quando l'unità di fornitura del gas che ha esaurito il gas viene sostituita con una nuova bombola, l'unità di fornitura del gas su quel lato viene automaticamente preimpostata-come "unità di fornitura del gas di riserva" senza alcuna operazione da parte dell'utente. L'alimentatore è integrato e converte l'alimentazione da 100-250 V CA in alimentazione da 24 V CC per fornire alimentazione al sistema di commutazione. Il sistema di commutazione è progettato per soddisfare i requisiti degli standard nazionali.
2. Norme di sicurezza
- 2.1È severamente vietato modificare la parte di connessione specifica del gas ed è severamente vietato modificare o eliminare la parte di connessione specifica della parte del gas.
- 2.2Tutti i componenti del sistema di commutazione, gli strumenti e le superfici di lavoro devono essere mantenuti esenti da olio, grasso e polvere.
- 2.3Non utilizzare prodotti chimici, lubrificanti e sigillanti se non diversamente specificato nelle istruzioni.
- 2.4Prima di collegare la bombola al sistema di commutazione, la valvola della bombola deve essere aperta e chiusa per eliminare, ove possibile, impurità come polvere e detriti.
- 2.5Dopo aver collegato la bombola, aprire lentamente la valvola della bombola.
- 2.6Non toccare mai la fonte di calore con nessuna parte del sistema di commutazione.
- 2.7Non utilizzare mai una fiamma libera o "annusare" per verificare eventuali perdite del sistema.
- 2.8Le bombole ad alta-pressione devono essere fissate tramite portabottiglie, cinghie o catene. I cilindri non controllati potrebbero ribaltarsi. Danneggiando o rompendo così la valvola della bombola.
- 2.9Non piegare ripetutamente, piegare sostanzialmente o torcere il tubo metallico. In caso contrario, il tubo metallico potrebbe danneggiarsi.
- 2.10Non piegare un tubo metallico con un raggio di curvatura inferiore a 76 mm (3 ").
- 2.11Dopo aver installato il supporto a parete del sistema di commutazione, non sollevare e appendere il sistema di commutazione da solo. Installare sulla staffa per evitare incidenti.
- 2.12È vietato azionare il sistema di commutazione prima che l'operatore sia a conoscenza delle norme pertinenti altrove.
- 2.13Quando il sistema di commutazione utilizza gas combustibili, deve essere installato in un ambiente aperto e ventilato. Tenere lontano dalle fiamme libere.
3. Installa
- 3.1Disimballare, rimuovere l'intero sistema di commutazione dalla scatola di imballaggio e posizionarlo nel luogo di imballaggio a faccia in su-sul cartone.
- 3.2Per le pareti generali, è necessario prestare la dovuta attenzione allo spazio occupato dalle bombole di gas. Segnare le linee orizzontali e suggerire un'installazione alta. L'altezza minima del gradino dovrebbe essere 1,5 m.
- 3.3Installare e fissare il sistema di commutazione alla parete con viti ad espansione come mostrato nella Figura 2.
4. funzionamento

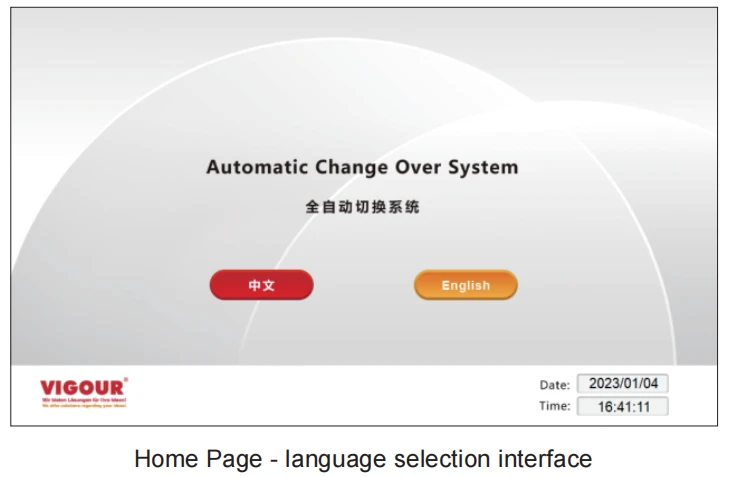

- 4.1 Dopo l'installazione, collegare la spina all'alimentazione e fare clic sul pulsante di accensione per accendere il sistema. Dopo essere entrati nella home page, selezionare la lingua cinese e inglese per accedere all'interfaccia principale del sistema.

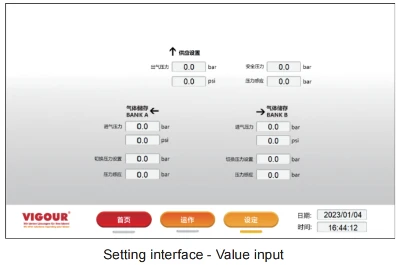

- 4.2Dopo essere entrati nella schermata iniziale, toccare Imposta nella barra di navigazione e inserire la password di sblocco nella pagina di sblocco (la password iniziale è 8888), accedere alla pagina di impostazione dei parametri per impostare il valore di induzione della pressione del terminale di alimentazione dell'aria e commutare la pressione, il valore di rilevamento della pressione di uscita e la pressione di sicurezza.
- Il valore di induzione della pressione dell'estremità di alimentazione dell'aria è impostato su 200 bar e l'impostazione della pressione di commutazione si basa sulla necessità effettiva. Impostare, ma non superare, l'intervallo del sensore di pressione: 0~200 bar;
- Il valore di induzione della pressione dell'estremità di uscita è impostato su 20 bar e l'impostazione della pressione di commutazione si basa sulla richiesta effettiva impostata, ma non deve superare l'intervallo del sensore di pressione: 0~20 bar e l'intervallo del regolatore di pressione.
- Dopo aver impostato i parametri, fare clic sul pulsante "Home" sotto la barra di navigazione per passare all'interfaccia di selezione della lingua.

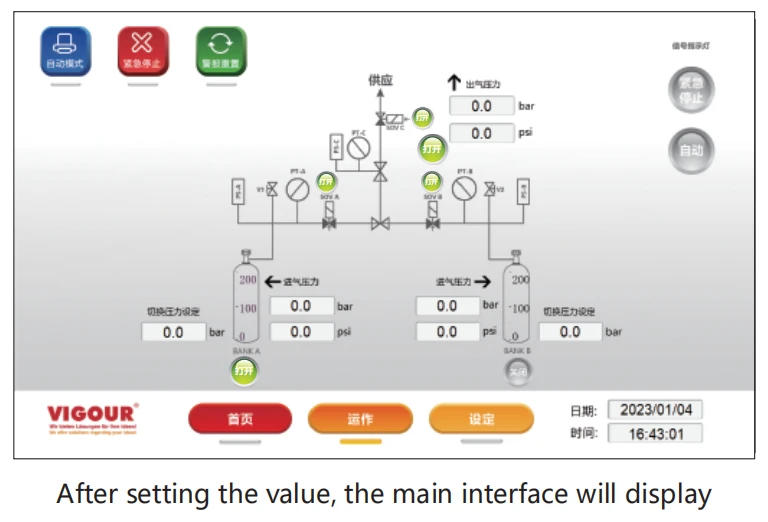

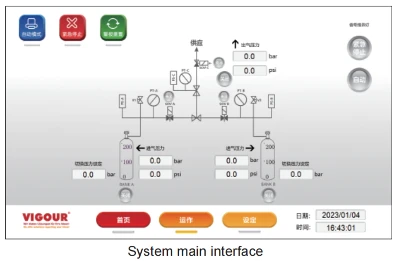

- 4.3Nell'interfaccia principale, la modalità operativa è la modalità manuale. Fare clic sul pulsante di commutazione della valvola pneumatica sul lato sinistro: verde Aprire la valvola pneumatica, quindi aprire il pulsante di commutazione della valvola pneumatica di uscita: per verde quando la valvola pneumatica apre il gas Immettere, controllare se il valore di pressione dell'estremità di alimentazione dell'aria e dell'estremità di uscita dell'aria mostrato sullo schermo è coerente con il valore impostato, dopo che tutto è normale Può iniziare il funzionamento automatico formale.
- 4.4Fare clic sul pulsante di commutazione "Modalità automatica" nell'angolo in alto a sinistra per passare alla modalità automatica, quindi fare clic sul pulsante "Operazione" della barra di navigazione inferiore, il sistema avvia il funzionamento automatico.
- 4.5Quando il sistema rileva che la pressione del terminale di alimentazione principale è inferiore alla pressione di commutazione impostata, il sistema aprirà automaticamente l'estremità dell'alimentazione di standby, quindi suonerà l'allarme acustico, sullo schermo lampeggia il logo "P LOW", in questo momento dovrebbe essere sostituita dalla bombola del gas di alimentazione principale sull'estremità del gas.
- 4.6In caso di emergenza, è possibile utilizzare il pulsante di arresto di emergenza nell'angolo in alto a destra dello schermo per premere in qualsiasi momento il corpo viene tagliato contemporaneamente.
