Modello
|
Vsr -1 et |
Vsr -1 Etg |
Vsr -3 t |
|
Vsr -1 Etg-bv |
Vsr -2 t |
Vsr -2 tg |
|
Vsr -3 tg |
Vsr -4 t |
Vsr -5 t |
Vsr -1 et
Introduzione
• Punti di tocco di montaggio a parete • VSR -1 Serie EL Stick del regolatore a pressione a stadio singolo • Corpo e cofano cromati in ottone per gas e miscele inerte, reattive, infiammabili e ossidanti fino al grado 6. 0 • Corpo e cofano in acciaio inossidabile 316L per gas corrosivi • Design modulare • Vlave di chiusura del tipo di diaframma • Adatto alla pressione di ingresso fino a 100 bar • Testato per l'uso con ossigeno
|
|
Applicazione
• Test dei componenti • Sistemi di calibrazione • Controllo della pressione di laboratorio • Sistemi di campionamento ad alta pressione • Attrezzatura di servizio e test |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 100 bar | |
| Pressione di uscita P2 | 2/4/10/20/50 bar | |
| Materiali | ||
| Regolatore del corpo e valvole | Vedi informazioni di ordinazione | |
| Sede della valvola (regolatore) | Pctfe | |
| (valvola di spegnimento) | Pctfe | |
| Diaframma (regolatore) | Hastelloy® C276 | |
| (valvola) | Elgiloy® | |
| Giunto circolare | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita (in atmosfera) | 1x10^-8 mbar i/s He | |
| (tramite sedile) | 1x 10-6 mbar i/s He | |
| Capacità di flusso | Cv =0. 07 | |
| Peso | 2,5 kg | |
Immagine del prodotto
Vsr -1 Etg
Introduzione
• Punti di tocco di montaggio a parete • VSR -1 EL Series Single Stage Stage • corpo e cofano cromati in ottone per inerte, reattivo, Gas e miscele infiammabili e ossidanti fino al grado 6. 0 • Corpo e cofano in acciaio inossidabile 316L per gas corrosivi • Design modulare • Vlave di chiusura del tipo di diaframma • Adatto alla pressione di ingresso fino a 100 bar • Testato per l'uso con ossigeno
|
|
Applicazione
• Test dei componenti • Sistemi di calibrazione • Controllo della pressione di laboratorio • Sistemi di campionamento ad alta pressione • Attrezzatura di servizio e test |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 100 bar | |
| Pressione di uscita P2 | 2/4/10/20/50 bar | |
| Materiali | ||
| Regolatore del corpo e valvole | Vedi informazioni di ordinazione | |
| Sede della valvola (regolatore) | Pctfe | |
| (valvola di spegnimento) | Pctfe | |
| Diaframma (regolatore) | Hastelloy® C276 | |
| (valvola) | Elgiloy® | |
| Giunto circolare | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita (in atmosfera) | 1x10^-8 mbar i/s He | |
| (tramite sedile) | 1x 10-6 mbar i/s He | |
| Capacità di flusso | Cv =0. 07 | |
| Peso | 4.1 ~ 5,7 kg | |
Immagine del prodotto
Vsr -1 Etg-bv
Introduzione
• Punti di tocco di montaggio a parete • VSR -1 EL Series Single Stage Stage • corpo e cofano cromati in ottone per inerte, reattivo, infiammabile e ossidando gas e miscele fino al grado 6. 0 • Corpo e cofano in acciaio inossidabile 316L per gas corrosivi • Design modulare • Valvole di spegnimento del tipo di diaframma • Adatto alla pressione di ingresso fino a 100 bar • Testato per l'uso con ossigeno
|
|
Applicazione
• Test dei componenti • Sistemi di calibrazione • Controllo della pressione di laboratorio • Sistemi di samping ad alta pressione • Attrezzatura di servizio e test |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 100 bar | |
| Pressione di uscita P2 | 2/4/10/20/50 bar | |
| Materiali | ||
| Regolatore del corpo e valvole | Vedi informazioni di ordinazione | |
| Sede della valvola (regolatore) | Pctfe | |
| (valvola di spegnimento) | Pctfe | |
| Diaframma (regolatore) | Hastelloy® C276 | |
| (valvola) | Elgiloy® | |
| Giunto circolare | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita (in atmosfera) | 1x10^-8 mbar i/s He | |
| (tramite sedile) | 1x 10-6 mbar i/s He | |
| Capacità di flusso | Cv =0. 07 | |
| Peso | 4.1 ~ 5,7 kg | |
Vsr -2 t
Introduzione
• Punti di tocco di montaggio a parete • VSR -2 EL Series Single Stage Stage • corpo e cofano cromati in ottone per inerte, reattivo, Gas e miscele infiammabili e ossidanti fino al grado 6. 0 • Corpo e cofano in acciaio inossidabile 316L per gas corrosivi • Design modulare • Vlave di chiusura del tipo di diaframma • Adatto alla pressione di ingresso fino a 100 bar • Testato per l'uso con ossigeno
|
|
Applicazione
• Test dei componenti • Sistemi di calibrazione • Controllo della pressione di laboratorio • Sistemi di campionamento ad alta pressione • Attrezzatura di servizio e test |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 100 bar | |
| Pressione di uscita P2 | 2/01/10/20/35/50 | |
| Materiali | ||
| Regolatore del corpo e valvole | Vedi informazioni di ordinazione | |
| Sede della valvola (regolatore) | Pctfe | |
| (valvola di spegnimento) | Pctfe | |
| Diaframma (regolatore) | Hastelloy® C276 | |
| (valvola) | Elgiloy® | |
| Giunto circolare | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita (in atmosfera) | 1x10^-8 mbar i/s He | |
| (tramite sedile) | 1x 10-6 mbar i/s He | |
| Capacità di flusso | (Pressione di uscita: 2/4/10/20 bar) CV =0. 28 | |
| (Pressione di uscita | 35/50 bar) cv =0. 08 | |
| Peso | 3,5 kg | |
Vsr -2 tg
Introduzione
• Punti di tocco di montaggio a parete • VSR -2 EL Series Single Stage Stage • Corpo e cofano in acciaio inossidabile 316L per gas corrosivi • Design modulare • Vlave di chiusura del tipo di diaframma • Adatto alla pressione di ingresso fino a 100 bar • Testato per l'uso con ossigeno
|
|
Applicazione
• Test dei componenti • Sistemi di calibrazione • Controllo della pressione di laboratorio • Sistemi di campionamento ad alta pressione • Attrezzatura di servizio e test |
Parametri tecnici
| Tipo | stadio singolo |
| Pressione di ingresso P1 | max. 300 bar |
| Pressione di uscita P2 | 2/01/10/20/35/50 |
| Materiali | |
| Regolatore del corpo e valvole | Vedi informazioni di ordinazione |
| Sede della valvola (regolatore) | Pctfe |
| (valvola di spegnimento) | Pctfe |
| Diaframma (regolatore) | Hastelloy® C276 |
| (valvola) | Elgiloy® |
| Giunto circolare | VITON® (FKM) |
| (Opzione) Kalrez® (FFKM) | |
| Filtro | SS 316L |
| Intervallo di temperatura | -30 grado a +74 |
| Tasso di perdita (in atmosfera) | 1x10^-8 mbar i/s He |
| (tramite sedile) | 1x 10-6 mbar i/s He |
| Capacità di flusso | (Pressione di uscita: 2/4/10/20 bar): cv =0. 28 |
| (Pressione di uscita | 35/50 bar): cv =0. 08 |
| Peso | 4,5 ~ 6,9 kg |
Vsr -3 t
Introduzione
• Punti di tocco di montaggio in panchina • VSR -1 Serie EL Stick del regolatore a pressione a stadio singolo • Valvola diaframma della serie VDV2 • Corpo e cofano cromato in ottone per gas e miscele inerte, reattive, infiammabili e ossidanti fino al grado 6. 0 • Corpo e cofano in acciaio inossidabile 316L per gas corrosivi • Design modulare • Adatto alla pressione di ingresso fino a 60 bar • Test per l'uso con Oxgen |
|
Applicazione
• Test dei componenti • Sistemi di calibrazione • Controllo della pressione di laboratorio • Sistemi di campionamento ad alta pressione • Attrezzatura di servizio e test |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 60 bar | |
| Pressione di uscita P2 | 2/4/10/20 bar | |
| Materiali | ||
| Regolatore del corpo e valvole | Vedi informazioni di ordinazione | |
| Sede della valvola (regolatore) | Pctfe | |
| (valvola di spegnimento) | Pctfe | |
| Diaframma (regolatore) | Hastelloy® C276 | |
| (valvola) | Elgiloy® | |
| Giunto circolare | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita (in atmosfera) | 1x10^-8 mbar i/s He | |
| (tramite sedile) | 1x 10-6 mbar i/s He | |
| Capacità di flusso | Cv =0. 12 | |
| Peso | 1,6 kg | |
Immagine del prodotto
Vsr -3 tg
Introduzione
• Punti di tocco di montaggio a parete • VSR -1 EL Series Single Stage Stage • Valvola diaframma della serie VDV2 • Corpo e cofano cromati in ottone per inerte, reattivo, Gas e miscele infiammabili e ossidanti fino al grado 6. 0 • Corpo e cofano in acciaio inossidabile 316L per gas corrosivi • Design modulare • Adatto alla pressione di ingresso fino a 60 bar • Test per l'uso con Oxgen
|
|
Applicazione
• Test dei componenti • Sistemi di calibrazione • Controllo della pressione di laboratorio • Sistemi di campionamento ad alta pressione • Attrezzatura di servizio e test |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 60 bar | |
| Pressione di uscita P2 | 2/4/10/20 bar | |
| Materiali | ||
| Regolatore del corpo e valvole | Vedi informazioni di ordinazione | |
| Sede della valvola (regolatore) | Pctfe | |
| (valvola di spegnimento) | Pctfe | |
| Diaframma (regolatore) | Hastelloy® C276 | |
| (valvola) | Elgiloy® | |
| Giunto circolare | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita (in atmosfera) | 1x10^-8 mbar i/s He | |
| (tramite sedile) | 1x 10-6 mbar i/s He | |
| Capacità di flusso | Cv =0. 12 | |
| Peso | 1,6 kg | |
Vsr -4 t
Introduzione
• Punti di tocco di montaggio del pannello • VSR -1 EL Series Single Stage Stage • Valvola diaframma della serie VDV2 • Corpo e cofano cromati in ottone per inerte, reattivo, Gas e miscele infiammabili e ossidanti fino al grado 6. 0 • Corpo e cofano in acciaio inossidabile 316L per gas corrosivi • Design modulare • Adatto alla pressione di ingresso fino a 60 bar • Test per l'uso con Oxgen
|
|
Applicazione
• Test dei componenti • Sistemi di calibrazione • Controllo della pressione di laboratorio • Sistemi di campionamento ad alta pressione • Attrezzatura di servizio e test |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 60 bar | |
| Pressione di uscita P2 | 2/4/10/20 bar | |
| Materiali | ||
| Regolatore del corpo e valvole | Vedi informazioni di ordinazione | |
| Sede della valvola (regolatore) | Pctfe | |
| (valvola di spegnimento) | Pctfe | |
| Diaframma (regolatore) | Hastelloy® C276 | |
| (valvola) | Elgiloy® | |
| Giunto circolare | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita (in atmosfera) | 1x10^-8 mbar i/s He | |
| (tramite sedile) | 1x 10-6 mbar i/s He | |
| Capacità di flusso | Cv =0. 12 | |
| Peso | 0. 8 kg | |
Immagine del prodotto
Vsr -5 t
Introduzione
• Punti di tocco di montaggio a parete • VSR -1 EL Series Single Stage Stage • Alluminio per gas inerte, reattivo, infiammabile e ossidante e miscele fino al grado 6. 0 • Design modulare • Valvola di spegnimento del tipo di diaframma • Adatto alla pressione di ingresso fino a 60 bar • Test per l'uso con Oxgen • Punto di tocco del design compatto
|
|
Applicazione
• Test dei componenti • Sistemi di calibrazione • Controllo della pressione di laboratorio • Servizio e test equipaggiamento |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 60 bar | |
| Pressione di uscita P2 | 2/4/10/20 bar | |
| Materiali | ||
| Regolatore del corpo e valvole | Vedi informazioni di ordinazione | |
| Sede della valvola (regolatore) | Pctfe | |
| (valvola di spegnimento) | Pctfe | |
| Diaframma (regolatore) | Hastelloy® C276 | |
| (valvola) | Elgiloy® | |
| Giunto circolare | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita (in atmosfera) | 1x10^-8 mbar i/s He | |
| (tramite sedile) | 1x 10-6 mbar i/s He | |
| Capacità di flusso | Cv =0. 07 | |
| Peso | 2,5 kg | |
Immagine del prodotto

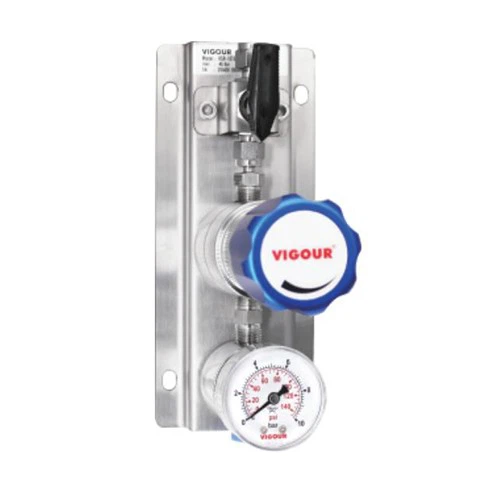

Stick per regolatore del regolatore di pressione- Una semplice spiegazione
In termini semplici: il "pannello di controllo finale" per i gas, fissato a una parete o una tabella come una presa elettrica. Con solo una portata, è possibile regolare la pressione del gas, appositamente progettata per gestire qualsiasi gas che rifiuta di collaborare.
Struttura:
- Set a due pezzi core: Regolatore di pressione (controlla la pressione) + valvola del diaframma (controlla il flusso di gas), combinato in un "bastone di regolazione".
- Interfacce multiple: Include un ingresso, un'uscita, l'interfaccia del manometro e la valvola di soccorso e può anche connettersi a sensori o allarmi.
- Monitoraggio della pressione: Viene fornito con un manometro o un display digitale per mostrare i valori di pressione in tempo reale.
Analogia:
È come "l'acqua, l'elettricità e il gas a tre vie" in un laboratorio-basta collegare il cilindro del gas e puoi regolare la pressione, attivare il flusso e monitorare tutto in una volta sola.
Stazioni di lavoro di laboratorio: Fornisce una fornitura di gas stabile agli strumenti analitici (come i gascromatografi), con un controllo on/off facile.
Camere pulite: Controlla la pressione terminale per i gas di alta purezza (come elio, azoto) per evitare la contaminazione.
Workshop industriali: Risolto le apparecchiature vicino per una facile regolazione delle pressioni degli strumenti pneumatici.
Pareti di ossigeno ospedaliero: Gestione centralizzata dell'approvvigionamento di ossigeno nelle stanze dei pazienti, sicura ed esteticamente piacevole.
3. Come usarlo?
Funzioni di base: Regolamento della pressione + ON/OFF CONTROL + Monitoraggio - Tutto fatto in tre semplici passaggi!
Passaggi per l'uso:
Installazione:
Montare sul muro usando una staffa o posizionare sul tavolo con una base o persino sospenderlo sotto i tubi del soffitto.
Regola di posizionamento: Installa dove è facile da raggiungere ed evitare alte temperature o vibrazioni.
Regolazione della pressione del gas:
Collegare l'ingresso a un cilindro a gas o condotta e la presa ad apparecchiature (come bruciatori o reattori).
Girare la manopola del regolatore e osservare l'indicatore di pressione, regolando la pressione desiderata (ad es., Riducendo da 50 bar a 5 bar).
Controllo on/off:
Capolare la maniglia della valvola del diaframma come un rubinetto per "aprire/chiudere" il flusso di gas, accendendolo o spegnere se necessario.
Caratteristiche di espansione:
Collegare un allarme all'interfaccia aggiuntiva (per anomalie di pressione) o collegarlo a un PLC per la registrazione automatica dei dati di pressione.
Problemi comuni
Causa: Invecchiamento o cracking del diaframma o contaminazione del nucleo della valvola con grasso.
Soluzione: Sostituire il diaframma e scaricare la valvola con gas senza olio.
Causa: La faccia del calibro è danneggiata dalle vibrazioni o la molla interna è fallita.
Soluzione: Maneggiare con cura, ricalibrare regolarmente o sostituire l'indicatore.
Causa: Particelle o impurità dal gasdotto che entra nel bastoncino di gas.
Soluzione: Installare un filtro sull'ingresso e pulire periodicamente le interfacce.
Causa: Viti a staffa libera o una base insufficientemente pesante.
Soluzione: Fissare la staffa della parete con viti di espansione e aggiungere peso alla base per la stabilità.
La levetta a gas del regolatore di pressione è come un "interruttore desktop" per i gas: installalo ovunque tu abbia bisogno di gas, regola la pressione e il flusso con uno sguardo e controlla facilmente tutto.
Quando si sceglie un modello, chiedi al produttore: "Ne ho bisogno uno per il gas argon di laboratorio, pressione XX bar, montato a parete e con un display digitale: ne hai uno in magazzino?"
