Modello
|
Vsr -51 |
Vsr -52 |
Vsr -53 |

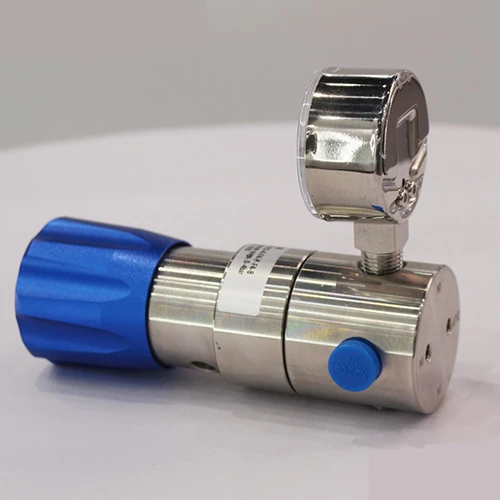

Regulatore di pressione del gas posteriore VSR -51
|
Introduzione • Riduce la contaminazione e fornisce una regolazione accurata dei gas corrosivi o non corrosivi • Chiudere il differenziale di pressione tra crack e reimposizione • Compatto ed economico • Il montaggio del pannello è disponibile • Testato per l'uso con ossigeno |
Applicazione • Sistemi analitici • Campionamento del gas • Piante pilota • Pacchetti OEM • Laboratori di ricerca e sviluppo |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 17 bar | |
| Pressione controllata | Vedi informazioni di ordinazione | |
| Materiali | ||
| regolatore del corpo | SS316L / Ottone cromato | |
| Sedile della valvola | Pctfe | |
| Diaframma | Hastelloy® C276 | |
| O-ring | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Inletti e punti vendita | 1/4 "NPT (F) | |
| Intervallo di temperatura | -30 grado in +74 grado ' | |
| Tasso di perdita | (in atmosfera) 1x10^-8 mbar l/s he | |
| (tramite sedile) 1x 10-6 mbar l/s he | ||
| Capacità di flusso | Cv =0. 08 | |
| Peso | 1 kg | |

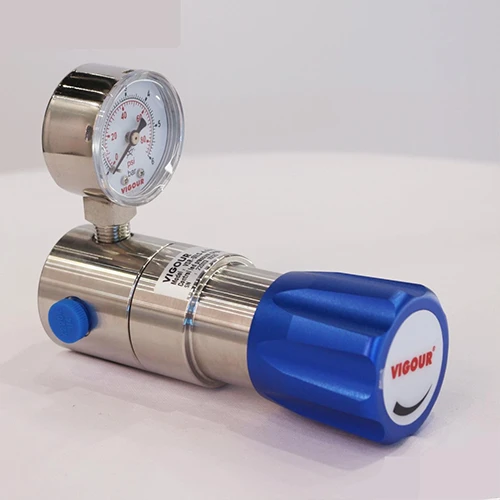

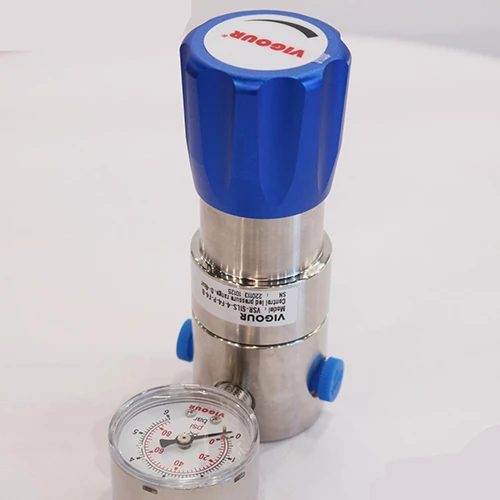

Immagine del prodotto
Regulatore di pressione del gas posteriore VSR -52
|
Introduzione • Design economico e compatto • Il design rilevato per il pistone è sicuro e affidabile • Disponibile in un design in acciaio inossidabile o ottone • Porte di calibro opzionali e montaggio del pannello • Coppia a bassa coppia a mano per un facile funzionamento • Shutoff a tenuta di bolle a tutte le pressioni in pensione • Testato per l'uso con ossigeno |
Applicazione • Attrezzature industriali per il servizio idraulico o pneumatico • Sistema di calibrazione • Controllo della pressione di laboratorio • Sistema di campionamento ad alta pressione • Mantenere e testare l'attrezzatura |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 50 bar | |
| Pressione controllata | Vedi informazioni di ordinazione | |
| Materiali | ||
| regolatore del corpo | SS316L / Ottone cromato | |
| Sedile della valvola | Pctfe | |
| Diaframma | Hastelloy® C276 | |
| O-ring | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Inletti e punti vendita | 1/4 "NPT (F) | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita | (in atmosfera) 1x 10-8 mbar l/s he | |
| (tramite sedile) 1x 10-6 mbar l/s he | ||
| Capacità di flusso: | Cv =0. 1 | |
| Peso: | 1 kg | |

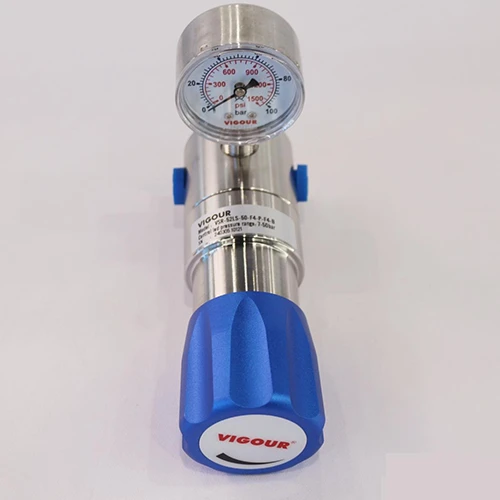

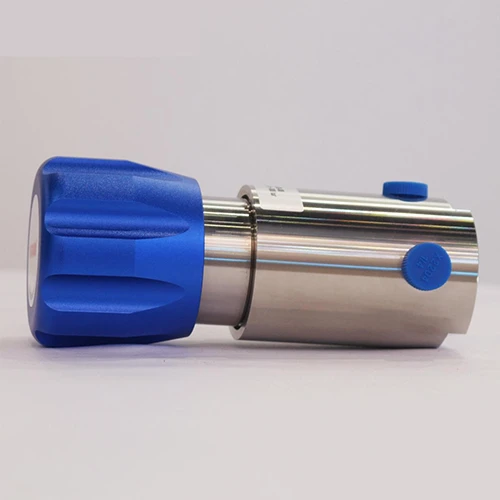

Immagine del prodotto
Regulatore di pressione del gas posteriore VSR -53
|
Introduzione • Funzione simile alla valvola di soccorso, facilità di regolazione • Montaggio del pannello e della linea • Precisione: ± 1% dell'intervallo di pressione centrale • Spegnimento a tenuta di bolle a tutte le pressioni • Testato per l'uso con ossigeno |
Applicazione • Controllo della pressione di scarico della pompa • Controllo della pressione del reattore • Rilievo eccessivo di pressione |
Parametri tecnici
| Tipo | stadio singolo |
|
| Pressione di ingresso P1 | max. 300 bar | |
| Pressione controllata | Vedi informazioni di ordinazione | |
| Materiali | ||
| regolatore del corpo | SS316L / Ottone cromato | |
| Sedile della valvola | Pctfe | |
| Diaframma | Hastelloy® C276 | |
| O-ring | VITON® (FKM) | |
| (Opzione) Kalrez® (FFKM) | ||
| Filtro | SS 316L | |
| Inletti e punti vendita | 1/4 "NPT (F) | |
| Intervallo di temperatura | -30 grado a +74 | |
| Tasso di perdita | (in atmosfera) 1x10^-8 mbar l/s he | |
| (tramite sedile) 1x 10-6 mbar l/s he | ||
| Capacità di flusso | Cv =0. 14 (<100bar) | |
| Cv =0. 1 (100 ~ 300bar) | ||
| Peso | 2,2 kg | |

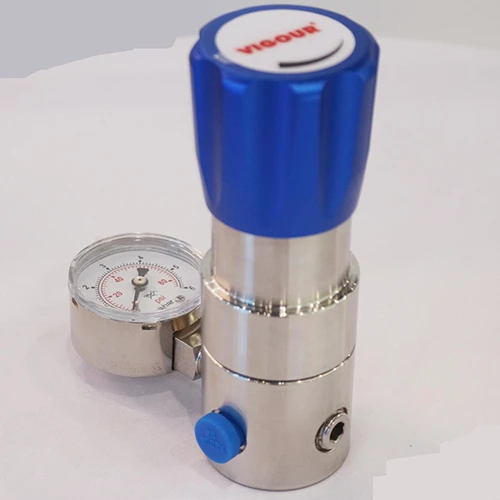

Immagine del prodotto
Regolatore di pressione del gas posteriore(Spiegazione semplificata)
In poche parole, è come un "gestore della pressione del gas" che controlla la pressione del gas all'interno di condutture o contenitori.
Funzione:
Quando la pressione del gas diventa troppo alta, "prese d'aria" automaticamente per ridurre la pressione. Quando la pressione scende troppo in basso, "tiene" il gas per evitare che la pressione diminuisca, garantendo che rimanga all'interno di un intervallo sicuro e preimpostata.
Analogia:
È come quando fai esplodere un pallone e sta diventando troppo grande, quasi per scoppiare. Rilascio un po 'd'aria con il dito, ma non vuoi che il pallone si sgontri completamente. Vuoi solo mantenere una dimensione stabile.
I regolatori di back pressione sono comunemente usati in situazioni in cui la pressione stabile del gas è essenziale, come ad esempio:
Linee di produzione industriale: Ad esempio, nelle macchine che gonfiano le bottiglie di bevande, è importante mantenere una pressione stabile per evitare che le bottiglie esplodano.
Navi di reazione di laboratorio: Nelle reazioni chimiche, controlla la pressione all'interno del vaso per evitare la sovra-pressurizzazione pericolosa.
Sistemi di gas: In sistemi come le condutture di gas naturale, impedisce alle fluttuazioni della pressione di influenzare gli elettrodomestici come stufe o scaldabagni.
Attrezzatura medica: In sistemi come i ventilatori, garantisce che la pressione di ossigeno rimanga stabile per il paziente.
Problema 1: perdita di gas
Causa: Guarnizioni invecchiate o componenti della valvola usurata.
Sintomi: Sibilare il suono e letture di pressione instabili.
Soluzione: Sostituire i componenti delle guarnizioni o della valvola.
Problema 2: controllo pressione impreciso
Causa: Fatica a molla (come un elastico allungato) o blocchi interni.
Sintomi: Pressione fluttuante e attrezzature per malfunzionamento.
Soluzione: Pulire la valvola dei detriti e sostituire la molla.
Problema 3: valvola attaccata
Causa: Contaminanti (polvere, grasso) che entrano nel corpo della valvola.
Sintomi: La valvola non può assolutamente regolare la pressione.
Soluzione: Smontare e pulire la valvola ed eseguire una manutenzione regolare.
